[스마트팜 선도사례] 축산분야 스마트팜 구성도 및 기술소개

'현장에서 전하는 스마트팜 선도사례'

[본 콘텐츠는 '현장에서 전하는 스마트팜 선도사례' 책자의 일부입니다. 발행처인 농림수산식품교육문화정보원의 허락 하에 싣습니다. 모쪼록 스마트팜을 준비하는데 도움이 되길 바랍니다. 책자 전문은 스마트팜 홈페이지 자료실(바로가기)에서 볼 수 있습니다. ]


PC 또는 모바일을 통해 온·습도 등 축사 환경을 모니터링하고 사료 및 물 공급시기와 양을 원격자동으로 제어할 수 있는 농장

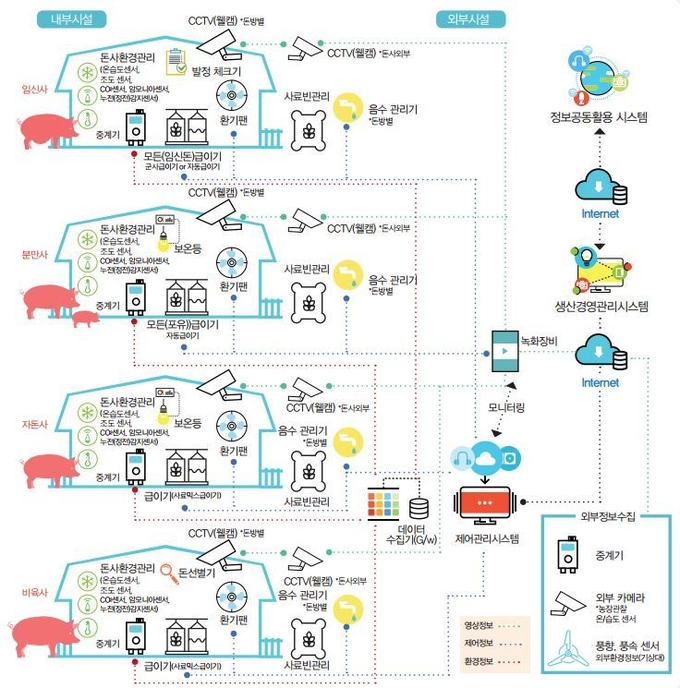

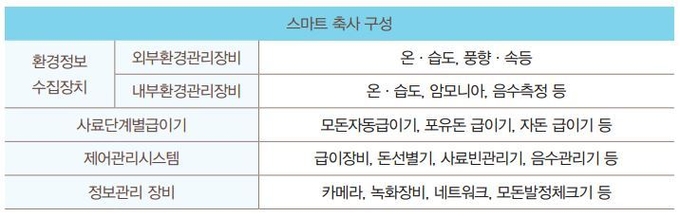

▶ 스마트 축사 기술 구성


▶ 환경정보 수집장치

개념
센서와 통신모듈이 결합된 구조로서 측정된 값을 온실통합제어기에 전달

구성
외부환경 센서장 : 온도센서, 습도센서, 풍향·풍속 센서, 감우(강우감지)센서, 일사량 센서
내부환경 센서장 : 온도센서, 습도센서, CO2센서

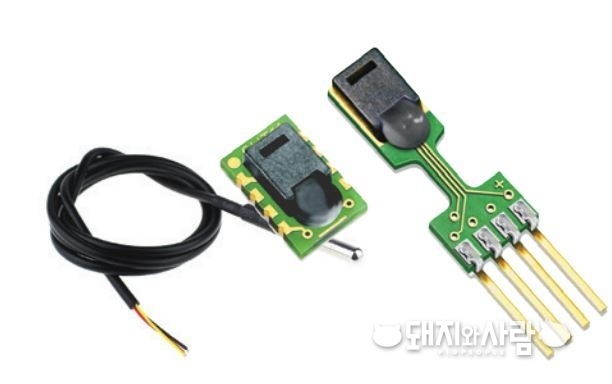

온/습도 센서


•습도센서는 공기 속의 수증기 양을 재는 센서
•농장 돈사 내·외부에 설치하여야 하며 측정된 값을 제어 관리시스템에 보내야 함

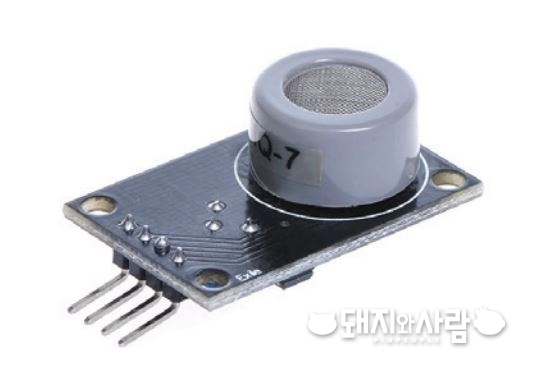

CO2센서

•농장 돈사 내부에 설치하며, 측정된 값을 제어관리시스템에 전송함
•이산화탄소의 측정을 위한 센서

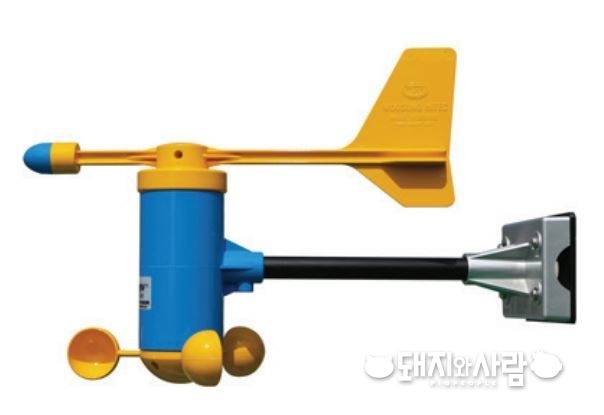

풍향·풍속센서

•농장 돈사 외부에 설치하여야 하며 측정된 값을 제어관리시스템에 보내야 함
•강풍 등에 따른 시설 피해가 예상되면 구조물이 손상되지 않도록 구조물 점검 등 조치수행

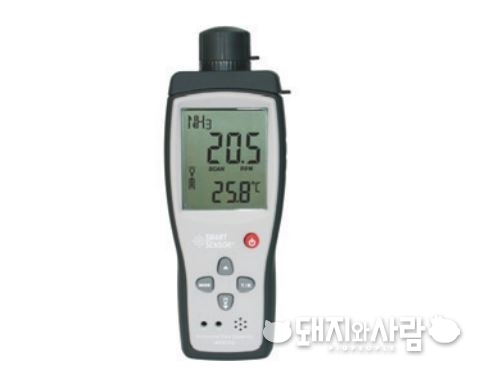

암모니아

•농장 돈사 내부에 설치하여야 하며, 측정된 값을 제어관리시스템에 보내야 함

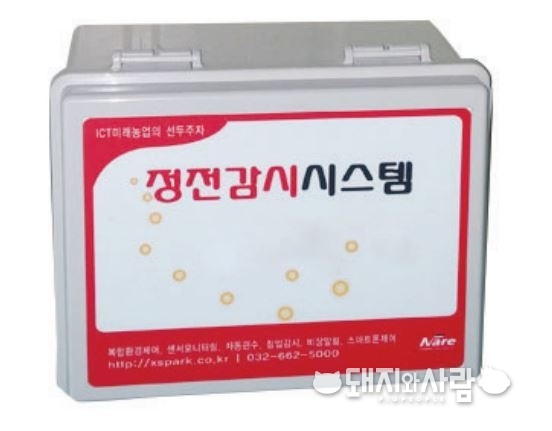

정전감지

•정전이 발생하면 UPS를 통해 비상밧데리가 작동하고 스마트폰 앱으로 푸시 알람을 전송시켜줌
•농장주가 농장을 떠나 외부에 있어도 현장상태를 즉각 인지하여 빠르게 대응하도록하여 정전으로 인한 온도이상등으로 집단 폐사하는 등의 사고를 사전에 예방

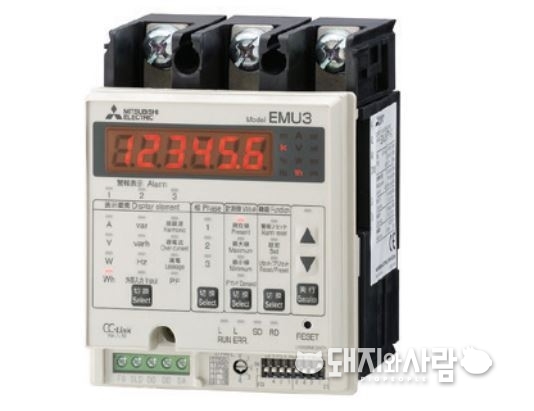

누전감지

•전기누전 및 스파크 위험으로부터 푸시 알람을 전송해줌
•농장 돈사 내부에 설치하여야 하며, 측정된 값을 제어관리 시스템에 보내야 함

▶ 제어관리시스템

개념
구동기와 통신모듈이 결합된 구조로서 제어관리시스템은 중계기와 게이트웨이를 통해 전달받은 메시지에 근거하여 개별구동기를 제어함

구성
급이장비(임신돈군사급이기, 모돈자동급이기, 사료믹스급이기), 출하돈선별기, 사료빈관리기, 음수 관리기

임신돈사 급이기

•RFID를 이용한 모돈 개체별 급이량을 관제 제어
•임신돈방내 설치하며, 급이기당 수용두수는 40두 이상을 관리할 수 있어야 함
•제어관리시스템과 통신 장애시 자체 구동
•개체별 급이량 제어 및 급이량 분석 가능

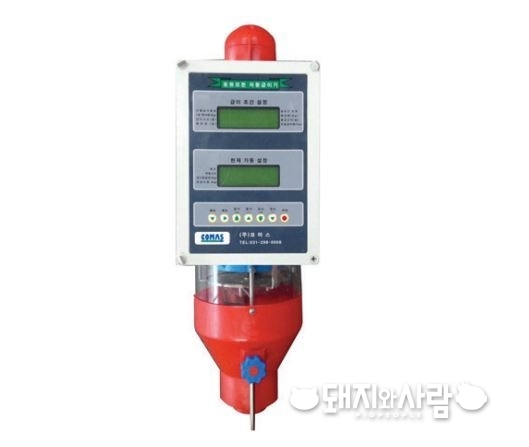

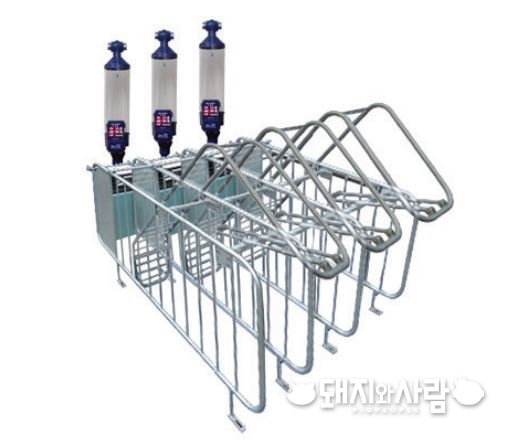

모돈자동 급이기

•임신돈 스톨, 분만틀에 설치되며, 개체별 급이량 제어 및 누적급이량 패턴 분석 기능도 가능함
•제어관리시스템과 통신장애 시 자체 구동이 가능하여 안전하게 활용이 가능함

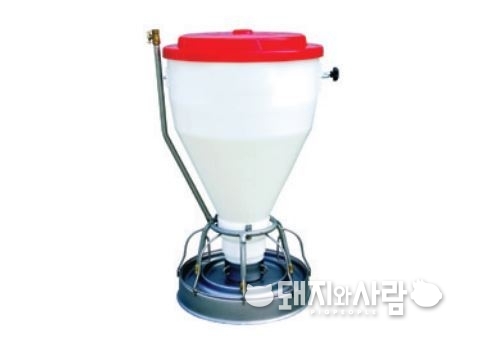

사료믹스 급이기

•자돈, 비육사에 설치되며 돈군별급이량 제어 및 급이량 분석 기능
•제어관리시스템과 통신장애 시 자체 구동

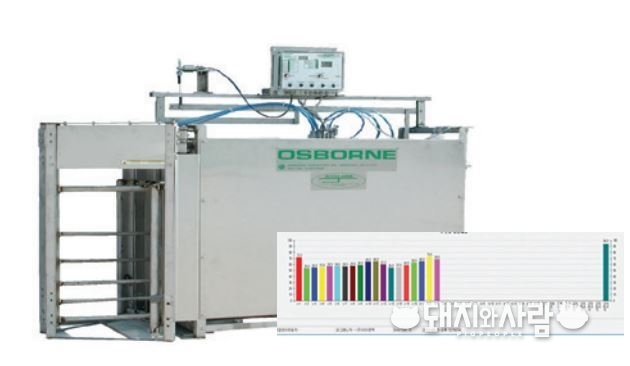

출하돈 선별기

•비육사에 설치되며, 개체별 체중을 측정하고 출하 기준 체중에 따라 선별 가능
•제어관리시스템과 통신장애에도 구애받지 않고 개별적으로 구동이 가능함
•선별기자체 기능: 개체별 체중 측정, 출하두수, 출하 기준체중 설정 돈방 내 평균 체중 관리

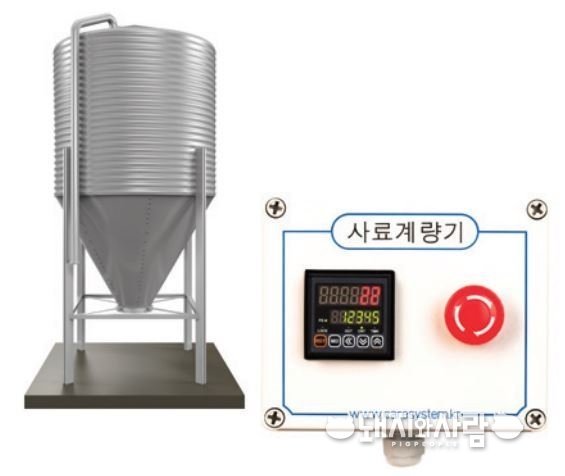

사료빈 관리기

•사료빈 4개 다리에 전자저울 부착
- 전자저울을 통한 사료빈의 무게 측정으로 사료재고량, 투입량 관리 및 자동주문관리 가능
•제어관리시스템과 통신장애 자체 구동됨
•관리기 자체 기능: 사료빈의 입고량, 일일 이송량 관리

음수관리기

•돈방에 들어오는 음수관에 설치
•돈방내 음수 투입량 측정
•제어관리시스템과 통신장애시 개별적으로 구동 가능

▶ 정보관리장비

개념
정보관리장비는 참여경영체의 보안 및 사육환경 모니터링을 위한 영상관리 (CCTV, 웹카메라, 녹화장비)와 생산경영관리에 필요한 전산장비(모니터, PC등)로 구성됨

구성
고정형카메라(CCTV), 회전/줌형 카메라, 녹화장비, 네트워크

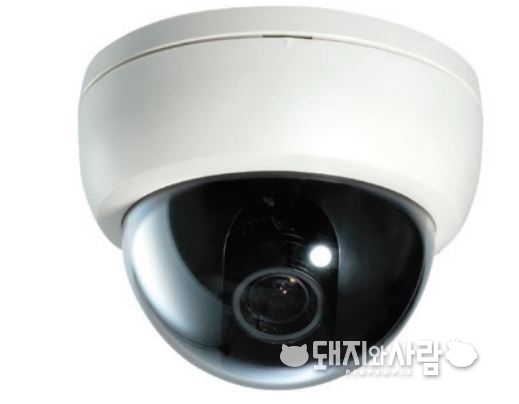

CCTV

•가축의 사양 상태를 확인할 수 있는 축사 내부용 관찰카메라와 시설물 관리를 위한 축사 외부용 보안카메라로 이용함
•관찰카메라는 가축의 근접촬영 및 축사 내부 환경을 확인하며 작물의 관찰 데이터는 일일 주기별로 축사사양관리시스템에 저장하게 함
•보안카메라는 야간촬영 및 식별이 가능하여야 하고 동작감지 장치를 지원 및 향후 데이터 확인을 위한 저장 기능도 포함

웹카메라

•CCTV영상을 실시간으로 저장하고 저장 데이터를 검색 및 백업할 수 있는 저장매체를 구성하여야 함

녹화장비・네트워크

•녹화장비(스토리지)는 타 기종 간 호환성이 있는 제품으로 선정함
•실시간으로 모니터링 및 저장데이터를 확인 가능하도록 기능을 제공함
•스토리지는 실시간 저장 및 검색, 백업을 지원하여야 하며 최소 30일 이상의 영상을 저장하도록 함
•네트워크는 실시간 고화질 영상이 가능한 속도를 확보하여야 함

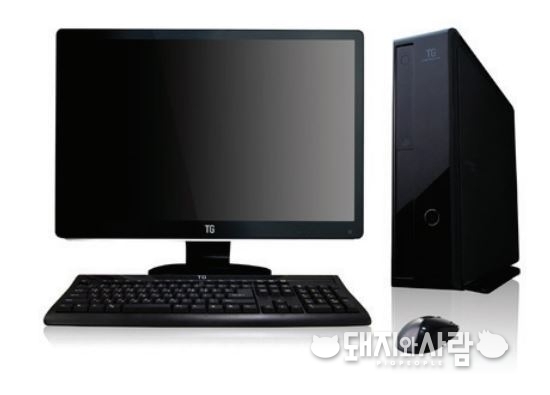

PC・모니터

•축사 내 각종 센서를 통해 수집된 환경 데이터를 백업하고 필요한 S/W를 설치하여 축사운영관리시스템용의 전산장비를 구축
•연결된 주변장치와 실시간으로 데이터 통신을 하여야 하므로 대용량 데이터 처리능력을 갖추어야 함

▶ 기타장비

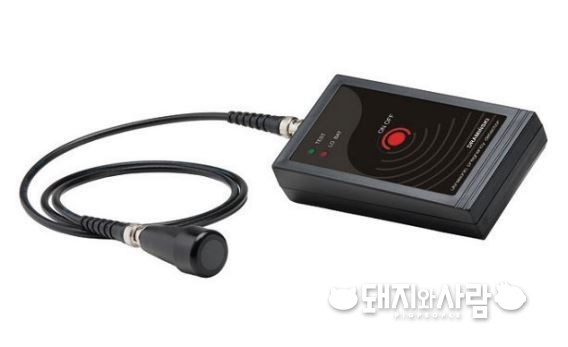

모돈발정 체크기

•RFID를 이용한 모돈 개체별 발정 체크 관리
•임신돈방내에 설치되며, 수컷돼지와 모돈의 중간에 설치
•모돈 개체별 접근 횟수 측정하여 발정 체크
•제어관리시스템과 통신 장애 시 개별적으로 구동이 가능하도록 설정함
